SE直流伺服驱动器

SC、SE和SE2系列智能伺服驱动器是一款通用、高性能、直流供电、结构紧凑的全数字伺服驱动器,最大功率可达15kw,集可编程运动控制、PLC、伺服驱动功能为一体。主要应用于直线(DDL)、力矩(DDR)、音圈、有刷、无刷伺服电机的位置、速度、转矩控制。它能以独立可编程控制(Stand-alone)、外部控制、或分布式网络(CAN (CANopen), EtherCAT, RS232,RS485(外挂)控制三种模式运行,可支持增量编码器、模拟量正余弦(Sin/Cos)编码器、多种协议类型绝对值编码器,(Abs),旋转变压器(Resolver)、数字霍尔反馈,也支持绝对值的编码器。多模式编码器端口用作输入或输出取决于驱动器的基本设置。作为输入来自次级编码器的反馈以创建双环位置控制系统。
  • 产品介绍
  • 产品系列
  • 规格参数
  • 样册下载
  • 知识文档






温馨提示:建议压缩文件下载,PDF打开较慢!

  • SE直流伺服驱动器(P174-183) ZIP下载

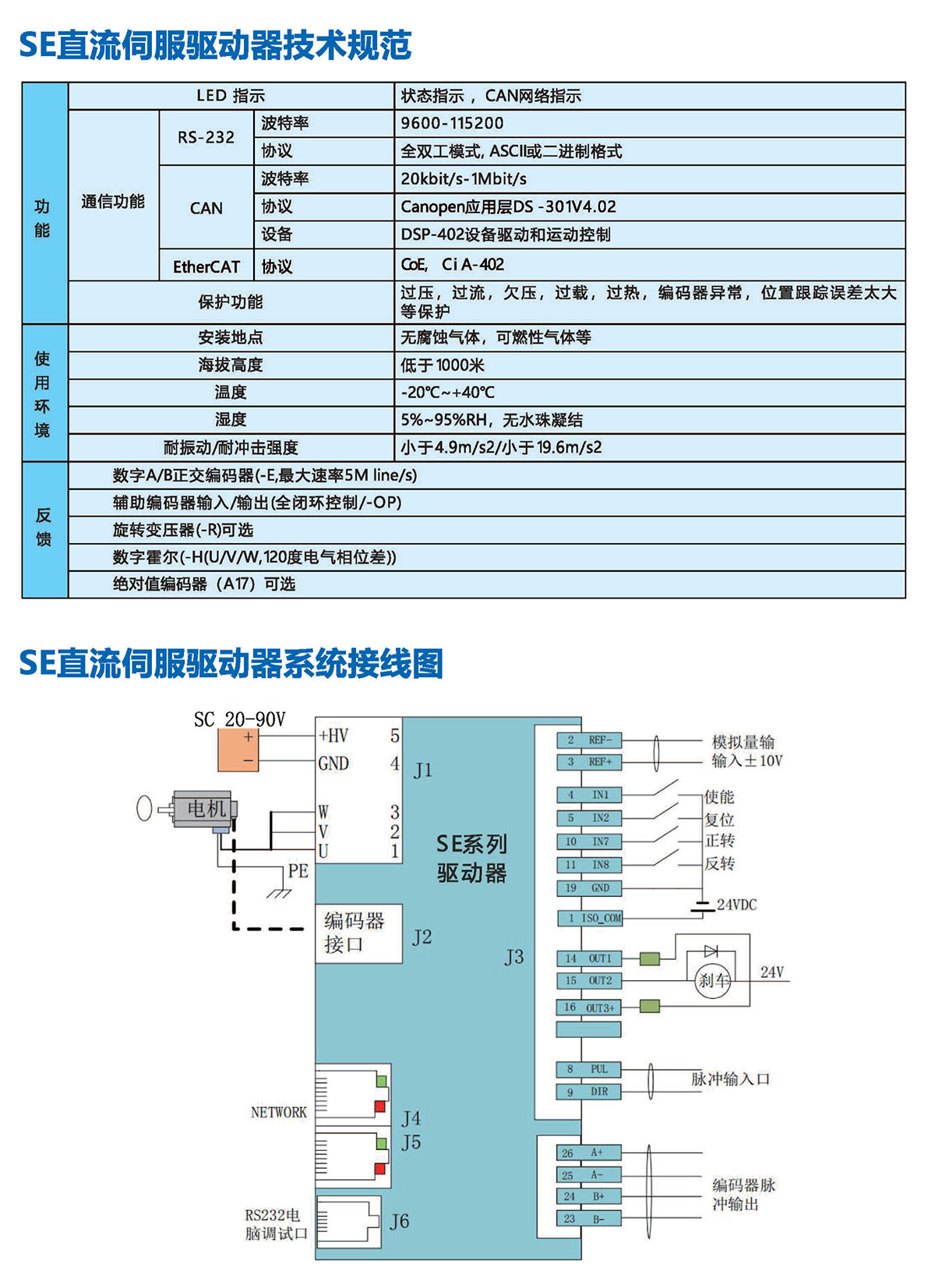

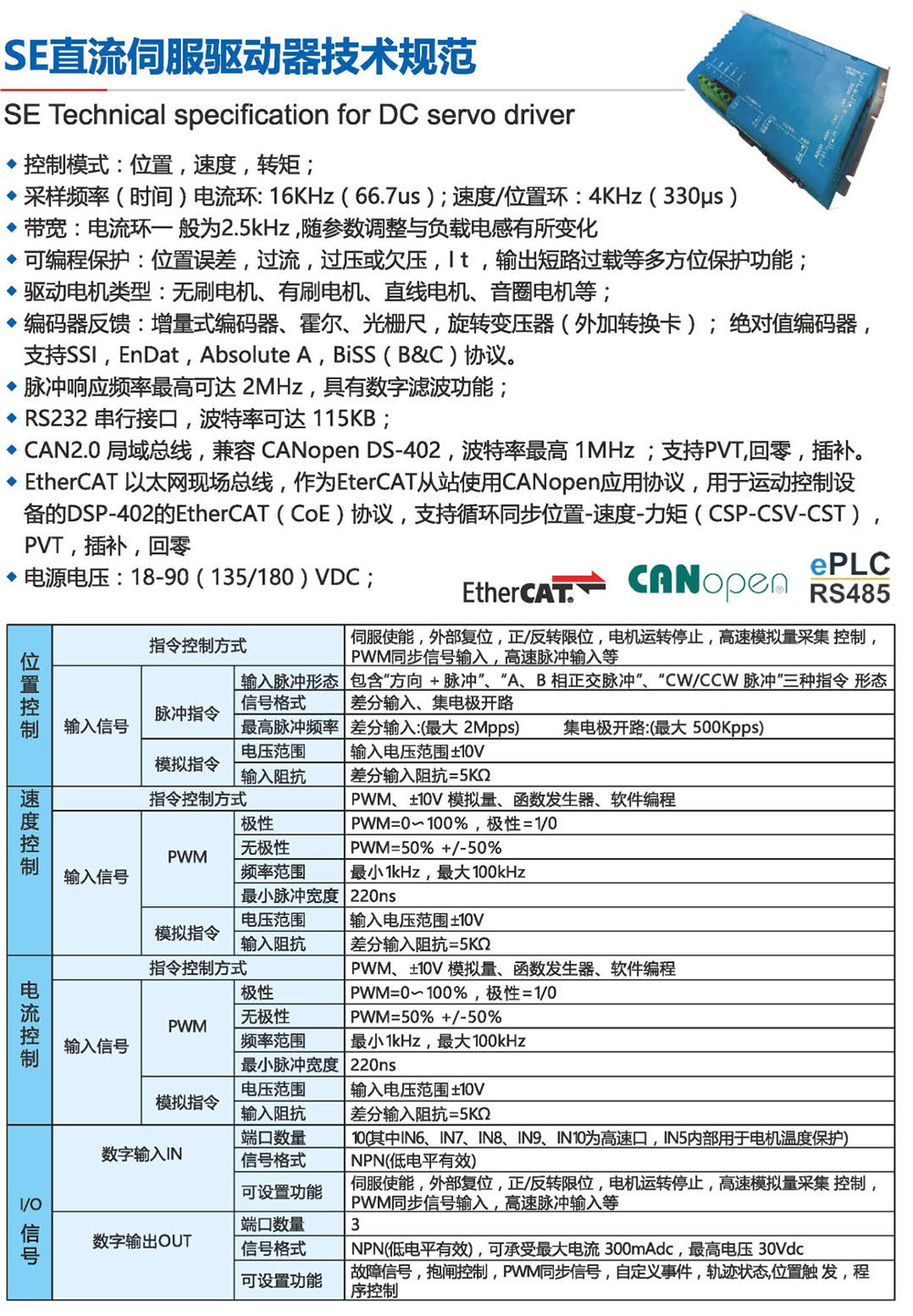

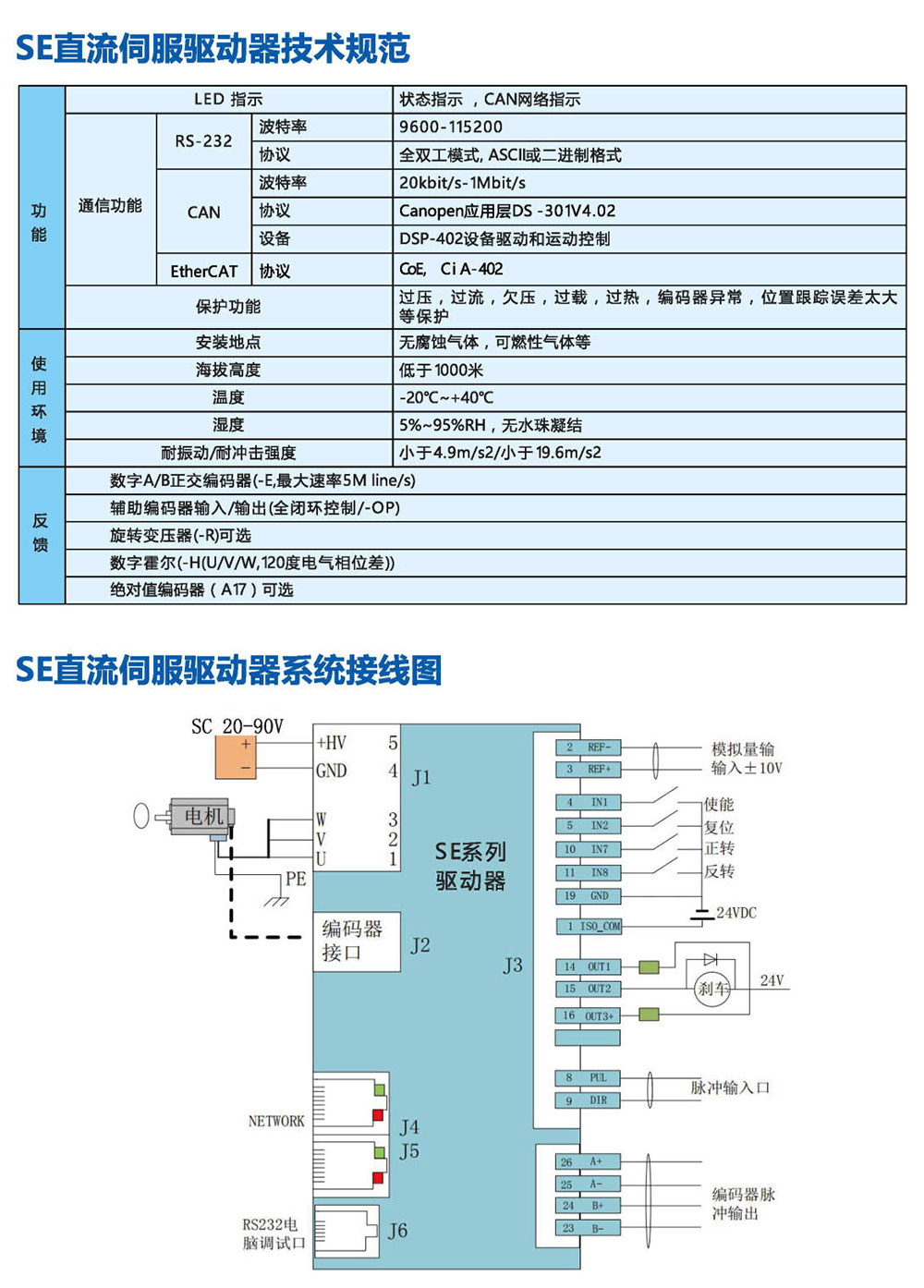

◆控制模式:位置,速度,转矩;
◆采样频率(时间)电流环: 16KHz ( 66.7us );速度/位置环: 4KHz ( 330μs )
◆带宽:电流环一般为2.5kHz ,随参数调整与负载电感有所变化
◆可编程保护:位置误差,过流,过压或欠压,It ,输出短路过载等多方位保护功能;
◆驱动电机类型:无刷电机、有刷电机、直线电机、音圈电机等;
◆编码器反馈:增量式编码器、霍尔、光栅尺,旋转变压器(外加转换卡) ;绝对值编码器,支持SSI , EnDat , Absolute A, Biss ( B&C )协议。
◆脉冲响应频率可达2MHz ,具有数字滤波功能;
◆RS232串行接口,波特率可达115KB ;
◆CAN2.0局域总线,兼容CANopen DS-402 ,波特率1MHz ;支持PVT,回零,插补。
◆EtherCAT以太网现场总线,作为EterCAT从站使用CANopen应用协议,用于运动控制设备的DSP-402的EtherCAT ( CoE )协议,支持循环同步位置-速度力矩( CSP-CSV-CST) ,PVT ,插补,回零
◆电源电压: 18-90( 135/180) VDC;
